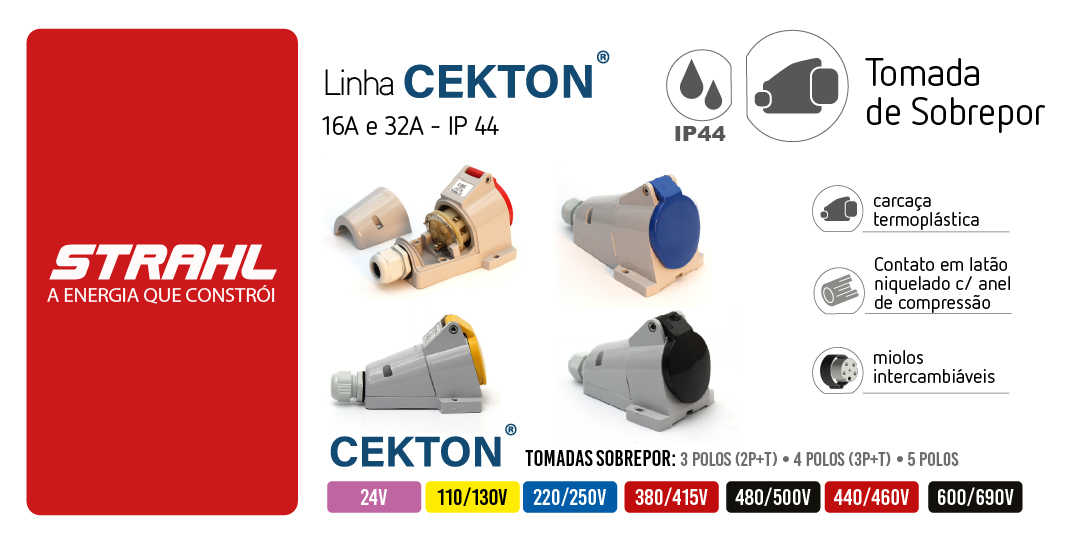

A Tomada de Sobrepor Industrial CEKTON IP44 é um conector elétrico fabricado pela Strahl para instalações que exigem resistência mecânica, segurança e conformidade normativa sem necessidade de embutir a caixa na parede. Com grau de proteção IP44, buchas de contato em latão niquelado e parafusos em aço inox, está disponível nas configurações 2P+T, 3P+T e 3P+N+T, nas correntes nominais de 16A e 32A, e em tensões de 24V a 600/690V. Atende integralmente à norma NBR-IEC60309 e é compatível com plugues industriais e acoplamentos de outras marcas que sigam o mesmo padrão normativo.
O que é uma tomada de sobrepor industrial e para que serve?
A Tomada de Sobrepor Industrial CEKTON IP44 é um ponto de conexão elétrica fixado diretamente sobre a superfície da parede, coluna, painel ou estrutura metálica — sem necessidade de abrir rasgo na alvenaria. Diferente da tomada de embutir, ela é instalada por fora, o que facilita a execução em ambientes industriais onde intervenções na estrutura não são viáveis ou desejáveis.
Assim como todos os componentes da linha CEKTON, a tomada de sobrepor possui identificação de tensão por cor, geometria que impede a inversão de polos e proteção IP44 contra poeira fina e respingos de água — características essenciais para uso em ambientes industriais, comerciais e prediais com maior exigência de segurança elétrica.
A Tomada de Sobrepor Industrial CEKTON IP44 é indicada para:
- Instalação em painéis elétricos, colunas e estruturas metálicas em galpões e fábricas
- Pontos de conexão em bancadas, mesas de trabalho e equipamentos fixos
- Canteiros de obras onde a instalação definitiva ainda não foi concluída
- Ambientes onde não é possível ou desejável embutir eletrodutos na alvenaria
- Substituição e manutenção em instalações existentes compatíveis com IEC60309
- Conexão de máquinas e equipamentos trifásicos em ambientes comerciais e prediais
Qual a diferença entre tomada de sobrepor e tomada de embutir?
| Característica | Tomada de Sobrepor | Tomada de Embutir |
|---|---|---|
| Instalação | Fixada sobre a superfície | Embutida na parede ou painel |
| Obra necessária | Nenhuma intervenção na alvenaria | Requer rasgo ou caixa de embutir |
| Aplicação típica | Painéis, estruturas metálicas, bancadas | Paredes acabadas, quadros fixos |
| Acesso à fiação | Pela parte traseira da caixa | Pela caixa embutida |
| Facilidade de relocação | Alta | Baixa |
Especificações Técnicas da Tomada de Sobrepor Industrial CEKTON IP44
| Especificação | Detalhe |
|---|---|
| Marca | CEKTON / Strahl |
| Tipo | Tomada de sobrepor |
| Correntes nominais | 16A e 32A |
| Configurações de polos | 2P+T (3 polos) · 3P+T (4 polos) · 3P+N+T (5 polos) |
| Tensões disponíveis | 24V · 110/130V · 200/250V · 380/415V · 440/460V · 480/500V · 600/690V |
| Material das buchas | Latão niquelado |
| Parafusos | Aço inox |
| Miolo | Desmontável |
| Grau de proteção | IP44 |
| Norma | NBR-IEC60309 |
| Identificação de tensão | Por cor (conforme norma) |
| Tipo de instalação | Sobrepor em parede, painel ou estrutura |
| Origem | Direto da fábrica, com nota fiscal |
Configurações de polos disponíveis
A norma NBR-IEC60309 define três configurações de polos, cada uma adequada a um tipo de circuito elétrico:
2P+T (3 polos): duas fases + terra, ou fase + neutro + terra. Indicado para equipamentos monofásicos de maior potência.
3P+T (4 polos): três fases + terra, ou duas fases + neutro + terra. Indicado para motores e equipamentos trifásicos sem neutro.
3P+N+T (5 polos): três fases + neutro + terra. Indicado para equipamentos trifásicos que necessitam de neutro no circuito.
Identificação de tensão por cor
Seguindo o padrão NBR-IEC60309, cada faixa de tensão é identificada por uma cor específica no corpo da tomada, impedindo a conexão de plugues com tensão diferente da especificada:
| Cor | Tensão |
|---|---|
| Lilás | 24V |
| Amarelo | 110/130V |
| Azul | 200/250V |
| Vermelho | 380/415V e 440/460 |
| Preto | 480/500V a 600/690V |
Vantagens da Tomada de Sobrepor Industrial CEKTON Strahl
Instalação sem Obra na Alvenaria
Por ser fixada diretamente sobre a superfície, a Tomada de Sobrepor Industrial CEKTON IP44 elimina a necessidade de rasgo na parede, reduzindo custo e tempo de execução. É especialmente vantajosa em reformas, ampliações e instalações provisórias ou definitivas em estruturas metálicas e painéis, consulte também nossa Linha de Unidades Combinadas especialmente projetada para Canteiro de Obras, composta por quadros e tomadas já prontos para utilização.
Buchas de Latão Niquelado e Parafusos em Aço Inox
As buchas de contato em latão niquelado oferecem alta resistência à abrasão e à oxidação, preservando a integridade elétrica mesmo após uso intensivo e reconexões frequentes. Os parafusos em aço inox resistem à corrosão em ambientes com umidade ou agentes químicos no ar.
Grau de Proteção IP44
O IP44 garante proteção contra corpos sólidos com diâmetro superior a 1 mm e contra respingos de água em qualquer direção, adequado para áreas industriais com presença de poeira fina e umidade moderada, como galpões, armazéns e canteiros de obras.
Miolo Desmontável
O design com miolo desmontável permite a manutenção do componente interno sem substituir a tomada inteira, reduzindo custo de reposição e minimizando o tempo de parada em operações industriais.
Identificação de Tensão por Cor
Seguindo a norma NBR-IEC60309, cada tensão tem uma cor específica no corpo da tomada, impedindo a conexão acidental de plugues com tensão diferente da especificada para o equipamento.
Sem Inversão de Polos
A geometria e construção da Tomada de Sobrepor Industrial CEKTON IP44 conforme norma técnica, impede fisicamente a inversão de polos durante a conexão, especialmente importante em circuitos trifásicos, onde a sequência de fases influencia diretamente o funcionamento correto de motores e equipamentos.
Compatível com a Norma NBR-IEC60309
Por seguir a norma brasileira e internacional NBR-IEC60309, a tomada CEKTON é compatível com plugues industriais e acoplamentos de outros fabricantes que atendam ao mesmo padrão normativo, facilitando a integração em instalações existentes.
Como instalar a Tomada de Sobrepor Industrial CEKTON IP44
A instalação deve ser realizada por profissional habilitado, com o circuito elétrico desligado no quadro de distribuição. Siga os passos:
- Desligue o circuito correspondente no quadro de distribuição antes de qualquer procedimento.
- Defina o local de fixação — parede, coluna, painel ou estrutura metálica, garantindo que a superfície seja firme e compatível com o método de fixação (parafusos ou rebites, conforme o substrato).
- Desmonte o miolo separando a carcaça externa da tomada.
- Passe o cabo elétrico pela entrada traseira da caixa e posicione-o antes de fazer as conexões.
- Conecte os fios nos bornes correspondentes: fase(s), neutro (se aplicável) e terra, respeitando a identificação de cada polo.
- Aperte os parafusos de fixação dos bornes em aço inox com torque adequado para garantir bom contato elétrico.
- Remonte o miolo e feche a carcaça, verificando o encaixe correto de todas as partes.
- Fixe a caixa na superfície com os parafusos adequados ao substrato.
- Teste a conexão com o plugue correspondente antes de energizar o circuito.
Dica técnica: certifique-se de que a seção do cabo é compatível com a corrente nominal da tomada (16A ou 32A), conforme a NBR 5410. Em instalações externas ou em ambientes com umidade frequente, verifique se o grau de proteção IP44 é suficiente para o ambiente, para ambientes com jatos d’água ou imersão, consulte nossa linha com IP67.
Perguntas frequentes sobre a Tomada de Sobrepor Industrial CEKTON
O que é tomada de sobrepor industrial?
A Tomada de Sobrepor Industrial CEKTON IP44 é um ponto de conexão elétrica fixado diretamente sobre a superfície da parede, painel ou estrutura, sem necessidade de embutir em alvenaria ou painel. É indicada para ambientes industriais, comerciais e prediais, ou qualquer ambiente onde a instalação precisa ser mais ágil ou onde não é possível fazer rasgos na estrutura.
Qual a diferença entre tomada de sobrepor e tomada de embutir?
A Tomada de Sobrepor Industrial CEKTON IP44 é fixada sobre a superfície e não exige obra na alvenaria. A tomada de embutir é instalada dentro da parede ou painel, em caixa específica. A de sobrepor é mais fácil de instalar e relocar; a de embutir oferece acabamento mais integrado à parede.
O que significa IP44 em tomadas industriais?
IP44 indica o grau de proteção do equipamento. O primeiro dígito (4) significa proteção contra corpos sólidos com diâmetro superior a 1 mm. O segundo dígito (4) significa proteção contra respingos de água em qualquer direção. É adequado para ambientes com poeira fina e umidade moderada.
Qual a diferença entre 2P+T, 3P+T e 3P+N+T?
2P+T tem 3 polos e é mais usado para circuitos com terra. 3P+T tem 4 polos e é usado para circuitos sem neutro. 3P+N+T tem 5 polos e é usado para circuitos com neutro. A configuração correta depende do tipo de circuito e do equipamento a ser conectado.
A tomada de sobrepor industrial CEKTON IP44 é compatível com plugues de outras marcas?
Sim. Por seguir a norma NBR-IEC60309, a tomada CEKTON é compatível com plugues industriais de outros fabricantes que atendam ao mesmo padrão normativo, desde que tenham o mesmo número de polos, tensão e corrente nominal.
Qual a diferença entre tomada de 16A e 32A?
A diferença está na capacidade de condução de corrente. A tomada de 16A é indicada para equipamentos com menor consumo; a de 32A para equipamentos de maior potência. A seção do cabo e a proteção do circuito devem ser dimensionadas conforme a NBR 5410 para cada corrente nominal.
O que é miolo desmontável em tomadas industriais?
É um design que permite separar o componente interno da tomada sem desmontar toda a peça, facilitando a manutenção e permitindo a troca do miolo sem substituir a tomada inteira — reduzindo custo e tempo de parada.
Quando usar tomada de sobrepor CEKTON IP44 e quando usar IP67?
Use IP44 em ambientes com poeira fina e umidade moderada — galpões fechados, painéis internos e bancadas industriais. Use IP67 (linha STORM Block®) em ambientes com jatos d’água diretos, lavagens frequentes ou risco de imersão.
